一看就會！超詳細維宏水切割視覺系統調試安裝教程
發布時間：2023-03-20 16:15
視 覺 系 統
針對衛浴行業“無縫盆”的生產應用，維宏股份推出了視覺解決方案，采用專業的“內參標定”與“坐標標定”相結合的視覺算法，在保證切割精度及質量的前提下，大大提升廣大用戶的生產效率。
為方便廣大客戶使用，我們整理出解決方案詳細的安裝調試教程，為生產保駕護航。
請先安裝相機驅動，插上視覺加密狗，再按照以下四個視頻依次進行軟件調試設置。

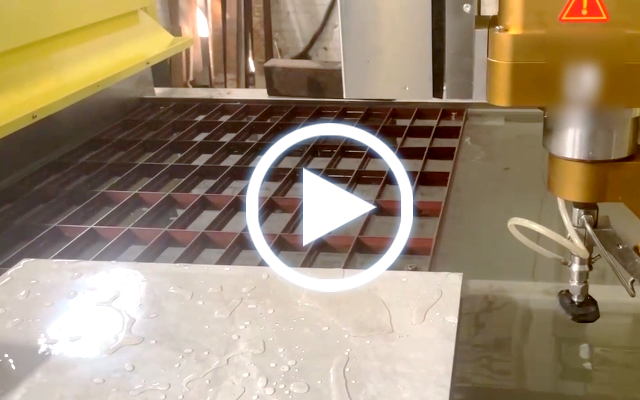

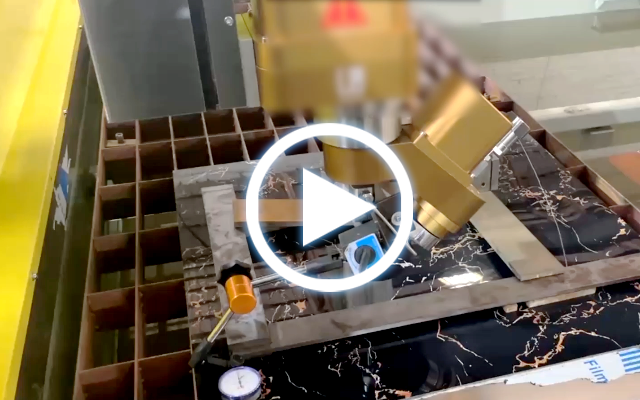

一．切割平臺精度調校
操作步驟：
1.XY垂直度調整；
2.機床水平度調整。

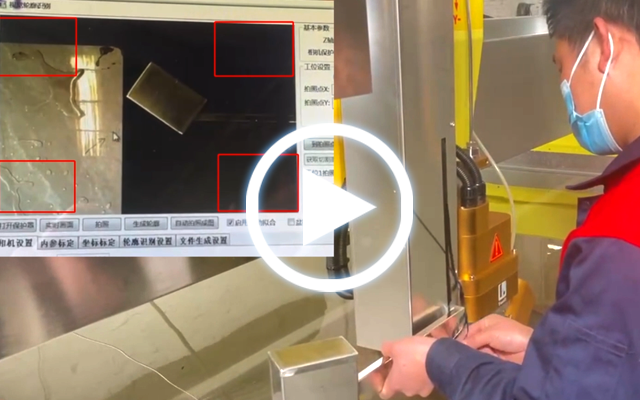

二．視覺內參標定
操作步驟：
1.放置標定板并對其進行調平；
2.找到“內參標定高度”，記錄在用戶指令中；
3.相機鏡頭調焦；
4.獲取內參標定圖片并計算內參標定。
三．獲取切割高度差（拍照高度與切割高度差）
操作步驟：
1.取走標定板，重新裝上投光儀；
2.刀頭移到瓷磚上XY清零，并手動測高；
3.找到“坐標標定高度”，并記錄在用戶指令中；
4.點擊”獲取切割高度差“得到拍照高度與切割高度差。

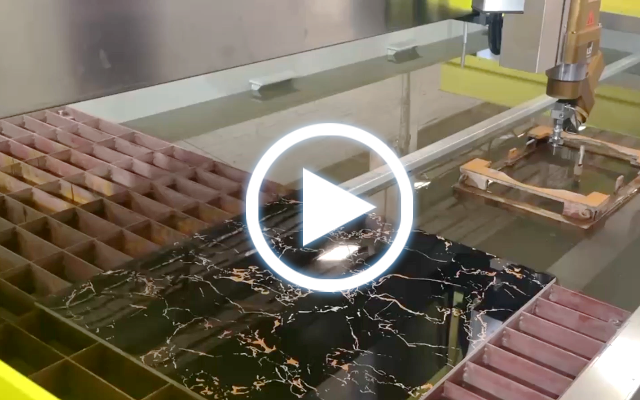

四．坐標標定
操作步驟：
1.收回投光儀；
2.X0Y0位置開閥在瓷磚上打孔；
3.調整投光儀高度，避免其遮擋相機鏡頭；
4.執行多點坐標標定；
5.執行標定計算，并查看標定誤差。
為廣大用戶提供更便捷的操作與使用，維宏股份推出了面板圖形自動生成功能，降低操作人員的圖形編輯的工作量，最大化提高工廠的生產效率，相關的操作教程后續將推出，敬請期待。
